MoteurDeCalculG4IT_V1.1.adoc

Spcécification des règles de calcul de G4IT

Table of Contents

• 1. Historique des modifications
• 2. Documents de référence
• 3. Introduction
• 4. Description des principaux concepts
  • 4.1. Analyse de cycle de vie
  • 4.2. Critères d’impacts environnementaux
  • 4.3. L’Organisation
• 5. Architecture fonctionnelle de la solution
• 6. Description des Modules
  • 6.1. Bloc Références
    • 6.1.1. Données de référence
    • 6.1.2. Précision sur les hypothèses
  • 6.2. API pour les données d’entrées
    • 6.2.1. Endpoints de l’API
  • 6.3. Bloc Données d’entrées (optionnel)
    • 6.3.1. Données d’entrées
  • 6.4. Bloc Calcul
  • 6.5. Bloc Indicateurs
    • 6.5.1. Historisation des indicateurs
    • 6.5.2. Exposition du bloc
• 7. Clés de lectures du pseudocode
• 8. Moteur de calcul
• 9. Règles de calcul
  • 9.1. Règles Générales
    • 9.1.1. Transfert de données
    • 9.1.2. RG_TraceCalcul
    • 9.1.3. RG_DureeVieItem : durée de vie d’un item (équipement physique, bâtiment…​)
    • 9.1.4. RG_DureeVieItem_Defaut : durée de vie des items par défaut
    • 9.1.5. RG Correspondance entre les équipements et leur références :
    • 9.1.6. RG Correspondance entre les opérations Non IT et leur références :
  • 9.2. Calculs d’impacts unitaires
    • 9.2.1. Calcul impact unitaire équipement physique
    • 9.2.2. Calcul d’impact d’une machine virtuelle
    • 9.2.3. Calcul impact associé à une application
    • 9.2.4. Calcul impact unitaire d’une opérationNonIT
    • 9.2.5. Calcul impact lié à la Messagerie
• 10. Gestion des erreurs
  • 10.1. ErrCalcFonc
  • 10.2. ErrCalcTech

1. Historique des modifications

type de changement	date	type de modification
majeur	28/06/2022	Création du document
majeur	Avril 2023	Ouverture en Open Source
majeur	01/02/2023	Partage des équipements entre les contextes personnels et professionnels (changement règles de calculs avec le tauxUtilisation & modeUtilisation)
majeur	22/02/2023	Intégrer des nouveaux impact au référentiel(déplacements collaborateurs, bâtiments) → Création d’une nouvelle API facteurscaracterisation
majeur	02/05/2023	Charger et lancer un calcul sur les nouveaux impacts (réseau, déplacements, bâtiments, maintenance) → import de nouveaux csv OperationNonIT puis création d’indicateurs associés
majeur	17/05/2023	Inclure dans l’évaluation d’impact des informations sur la qualité des données → ajout d’un champ qualité à l’import puis transmission de la qualité jusqu’aux indicateurs en sortie

2. Documents de référence

identifiant	intitulé du document	source
1	G4IT	Sopra Steria
2	Référentiel services numériques_v1.0_FR	ADEME
Principes généraux pour l’affichage environnemental des produits de grande consommation	3	WeNR Methodology Note
weNR - https://wenr.isit-europe.org/wenr-methodology-note/	méthode de calcul	4

3. Introduction

NumEcoEval est une solution permettant, à partir de données de dimensionnement du SI et de données de références, de calculer l’empreinte environnementale d’un système d’information. Cet outil open source a été initialisé à partir des travaux de Sopra Steria [1], de l’ADEME [2], de l’INR [3], de BOAVIZTA [4] (cf.Documents de référence), avec la contribution d’IJO. Cet outil vise à déployer massivement le calcul de l’empreinte environnementale d’un système d’information au sein d’une organisation, en connectant NumEcoEval directement aux sources de données standard de celle-ci (notamment ses CMDB). Le volume de données pouvant être important, une attention particulière a donc été apportée à la performance de l’outil et explique certains choix d’architecture (notamment l’utilisation de l’asynchronisme).

4. Description des principaux concepts

4.1. Analyse de cycle de vie

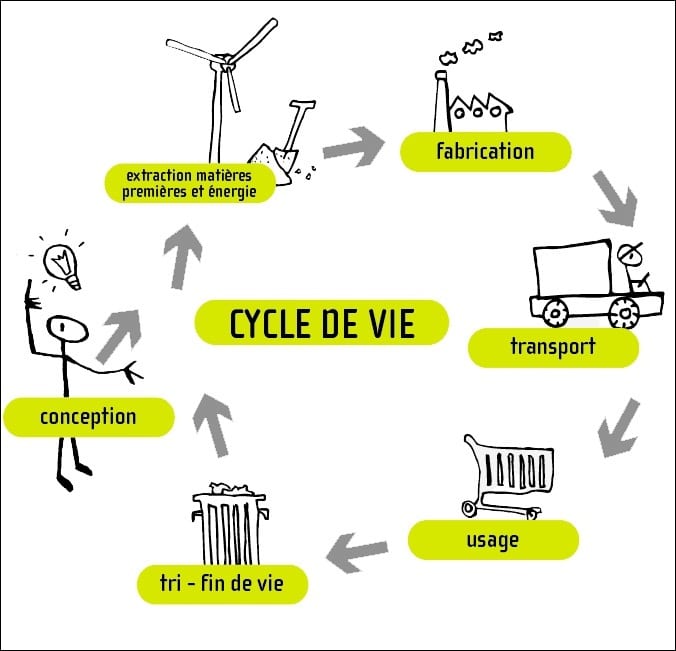

Notre approche s’inspire des méthodes d’Analyse de Cycle de Vie (ACV), cadrées par les normes ISO 14040 et 14044. Ces normes structurent l’analyse d’impact tout au long du cycle de vie d’un produit ou d’un service. L’application de ces normes à un service numérique est encore jeune mais est à ce jour l’approche la plus poussée et celle retenue par les groupes de travail liés à la règlementation (AGEC). NumEcoEval a été conçu pour pouvoir intégrer d’autres étapes du cycle de vie des produits selon les besoins des organisations, sous réserve que les données disponilbles et/ou les standards évoluent dans ce sens.

4 étapes du cycle de vie d’un produit sont retenues actuellement :

Étape du cycle de vie	Traduction anglaise	description
Fabrication	Build	Phase de fabrication d’un composant de l’extraction des matières premières à la fin de sa phase de fabrication.
Utilisation	Use	Phase d’utilisation d’un équipement
Fin de vie	End Of Life (EOL)	Phase de fin de vie et de recyclage d’un équipement
Distribution	Dist	Phase d’acheminement du produit et des matières

4.2. Critères d’impacts environnementaux

Les critères d’impact correspondent aux types d’impact environnementaux suivis par l’outil. Sont retenus actuellement les critères décris dans la PCR Service Numérique ([1] des Documents de référence) comme obligatoire :

• Épuisement des ressources naturelles (minérales et métaux)

• Changement climatique

• Acidification

• Émissions de particules fines

• Radiations ionisantes

• Consommation d’énergie primaire (indicateur de flux - complémentaire)

Le raisonnement multicritère est important car il permet d’éviter les transferts d’impact lors de la planifaction du plan d’action suivant l’acte de mesure de l’empreinte. Comme pour les étapes ACV, ce moteur de calcul permet nativement l’ajout d’autres critères d’impact environnementaux.

4.3. L’Organisation

L’organisation regroupe l’ensemble des tiers utilisant NumEcoEval appartenant à une même structure. Une organisation peut contenir différentes entités.

Exemple

Le Ministère de la Transition Écologique et de la Cohésion des Territoires est une organisation qui sollicite NumEcoEval pour calculer l’empreinte environnementale de son SI.

5. Architecture fonctionnelle de la solution

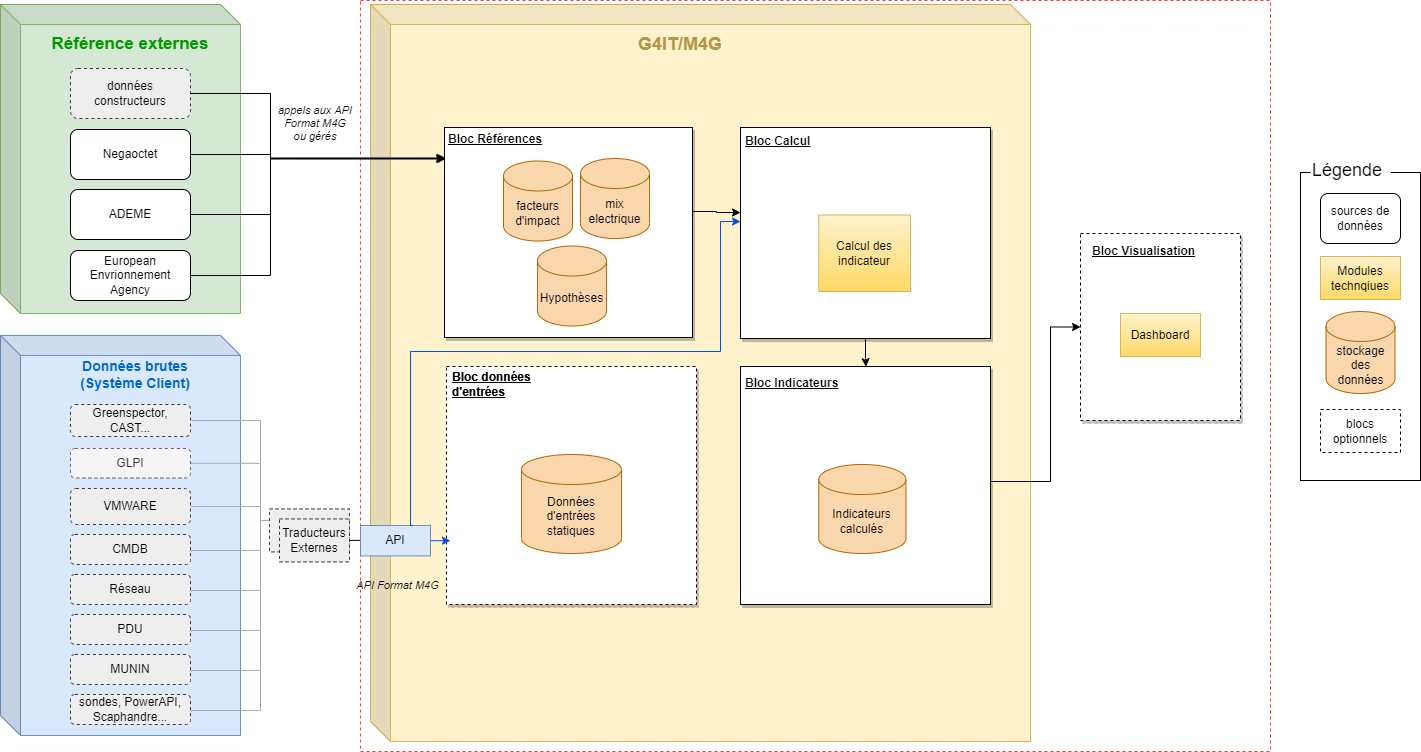

Comme indiqué dans le schéma d’architecture fonctionnel simplifié ci-dessus, il convient de distinguer différents types de données :

• Les données brutes : ce sont les données stockées sans transformation, sous des formes très différentes, dans les outils d’une organisation. Ces données peuvent être statiques (elles ne varient pas ou peu et sont valables à l’échelle d’un an) ou dynamiques (elles varient souvent et doivent être mesurées régulièrement). Elle sont fournies par des sondes, des API…​ et ne sont pas structurées au format G4IT.

• Les données d’entrées : ce sont les données normalisées (format NumEcoEval), capables d’être comprises par G4IT et peuvent être interprétées par l’outil pour faire ses calculs. Ces données sont donc généralement issues de la transformation des données brutes (traduction, redressement, nettoyage…​).

• Les indicateurs : ce sont les données pouvant être affichées dans les dashboards SuperSet. Elles sont généralement calculées via les règles présentes dans ce document (exemple : impact en CO2 eq d’un équipement) ou sont issues des données brutes (exemple : nombre d’équipements). Ces indicateurs sont de deux types :

  • Stratégiques : ils permettent au DSI ou aux sponsors des domaines d’avoir l’état de lieux et de fixer les objectifs

  • Opérationnels : ils permettent au responsable de secteur et AMOE de mettre en place les actions sur leur périmètre.

• Les références : ce sont les données normalisées (format NumEcoEval), qui servent de base aux calculs des impacts pour les différentes phases du cycle de vie d’un équipement (cf. Analyse de cycle de vie) et pour les différents critères (cf. Critères d’impacts environnementaux). Ces données peuvent provenir de base de référence externes (NegaOCtet, Base Impact de l’ADEME, base BOAVIZTA…​), ou peuvent être calculées par le client (exemple : calcul de la consommation électrique moyenne annuelle d’un équipement).

6. Description des Modules

6.1. Bloc Références

6.1.1. Données de référence

Les données de références correspondent aux données qui ne proviennent pas directement de l’organisation (L’Organisation) souhaitant utiliser NumEcoEval. Ces données peuvent être issues de la littérature scientifique, de bases de données de références externes et reconnues (NegaOctet, Base IMPACT de l’ADEME, bases de données BOAVIZTA…​), ou issues de travaux empiriques. Ces données doivent nécessairement être sourcées pour assurer la traçabilité des calculs.

Le tableau suivant permet de connaitre les données de référence utilisées dans les différentes règles de calcul. Ces données seront précédées du préfixe "ref_" suivi d’une suite de lettre permettant d’identifier la table concernée.

exemple :

Identifiant	Description des données
ref_Critere	Précise les critères pris en charges par l’outil, leur unité et d’autres informations qui leurs sont associées.
ref_Etape	Précise les étapes du cycle de vie prises en charge par l’outil.
ref_Hypothese	Précise les hypothèses nécessaires à certains calculs des indicateurs (par exemple les données par défaut)
ref_TypeItem	Précise les types d’items autorisés et leur durée de vie par défaut
ref_CorrespondanceRefEqP	Donne la correspondance entre les équipements présents dans les données d’entrées et les équipements de références présents dans la table Ref_FacteurCaracterisation
ref_FacteursCaracterisation	Donne l’impact environnemental de différents items selon le critère (Critères d’impacts environnementaux) et l’étape du cycle de vie (Analyse de cycle de vie). Par exemple, il peut s’agir de l’impact sur le changement climatique d’une certaine configuration de serveur à la fabrication.

Pour chaque type d’objet, des endpoints de CRUD (Create/Read/Update/Delete) sont disponibles

Le format de ces références est contraint pour garantir la capacité du moteur de calul (cf.Moteur de calcul) à produire les indicateurs.

Diagramme de classe des référentiels

Toutes ces données sont nécessaires au calcul des règles d’impact. Elles doivent être chargées par un administrateur NumEcoEval avant d’intégrer les données d’entrée.

Précisions sur l’import CSV de certains référentiels

Les API permettant d’importer de nouvelles données et d’exporter les références existantes sont décrites ici.

Points d’attention

• Par construction, une suppression sur le référentiel ref_EtapeACV supprime les référentiels référençant cette étape : ref_facteursCaracterisation et ref_ImpactMessagerie.

• Par construction, un import CSV sur le référentiel ref_EtapeACV supprime les référentiels référençant les étapes : ref_facteursCaracterisation et ref_ImpactMessagerie.

• Par construction, une suppression sur le référentiel ref_Critere supprime les référentiels référençant le critère : ref_facteursCaracterisation et ref_ImpactMessagerie.

• Par construction, un import CSV sur le référentiel ref_Critere supprime les référentiels référençant les critères : ref_facteursCaracterisation et ref_ImpactMessagerie.

6.1.2. Précision sur les hypothèses

Les hypothèses de travail se trouvent dans la table "Hypothèses". Elles sont uniques pour une clé donnée. À l’usage dans la suite du document, une hypothèse peut être retrouvée via la formule : ref_Hypothese(<clé d’hypothèse>)

Table 1. Exemple d’hypothèses :

clé	valeur	source	description
dureeVieParDefaut	1	dans le cas où la durée de vie d’un type d’équipement ne serait pas renseignée, on considère une hypothèse majorante d’une mise a rebut de l’équipement au bout de 1 an.

6.2. API pour les données d’entrées

L’API pour les données d’entrées permet d’importer des données dans le système NumEcoEval via des endpoints REST.

Toutes les informations reçues sont envoyées simultanément : - Au bloc Données d’entrées pour historisation des données reçues si le module est activé - Au bloc Calcul afin de produire les indicateurs issus des règles de calculs décrites dans ce document.

6.2.1. Endpoints de l’API

Les données de ce bloc sont exposées via les points suivants :

Endpoint API REST	Description	Paramètres	Sortie
POST /entrees/csv	Envoi d’un objet en_DonneesEntree aux blocs Calculs (et enregistre ces Données Entrées si ce bloc "donnée d’entrée) est activé)	Les fichiers CSV correspondant aux différentes classes présentes dans les données d’entrée (équipement physiques, virtuels, datacenter…​)	Rapports par fichier CSV contenant le nombre de lignes en erreur, le nombre d’objets intégrés, la liste des erreurs par lignes).

6.3. Bloc Données d’entrées (optionnel)

Ce bloc est optionnel, il n’est pas nécessaire au calcul des indicateurs mais il permet d’historiser les données de dimensionnement de l’organisation, permettant de réaliser des rejeux de calculs et de connaitre les valeurs utilisé à un instant t.

6.3.1. Données d’entrées

Les données d’entrée du sytème se trouvent dans la base "Entree". Dans la spécification, les objets représentant des données d’entrées sont précédées du préfixe "en_" et sont classées en 5 catégories :

• en_EqP: liste des équipements physiques (type d’équipement)

• en_EqV : liste des équipements virtuels (vCPU, équipement physique sous jacent…​)

• en_DC : liste des datacenters (identification, PUE)

• en_App : liste des applications

• en_OperationsNonIT: liste des opérationsNonIT (réseau, déplacements, bâtiments, maintenance)

Tous ces objets sont groupés dans un objet en_DonneesEntree avant d’être envoyés dans l’outil. Dans un premier temps, il est possible d’envoyer les objets par groupes.

le format de ces données d’entrée est contraint pour garantir la capacité du moteur de calul (cf.Moteur de calcul) à produire les indicateurs/ Diagramme de classe des entrées

6.4. Bloc Calcul

Ce bloc représente le coeur de métier de la solution NumEcoEval. Il permet de produire des indicateurs en se basant sur :

• Les référentiels exposés par le bloc Références (comprenant les critères, les étapes ACV, les hypothèses,…​ cf. Données de référence)

• Les données d’entrées reçues via un objet en_DonneesEntree : cf Données d’entrées

Le moteur de calcul permet d’intégrer toutes les règles de calcul (Règles de calcul) qui se basent sur les données de références et les données d’entrées. Il permet de calculer des indicateurs qui pourront ensuite être utilisés unitairement ou associés entre eux pour fournir une vision de l’empreinte environnementale d’un périmètre et aider les utilisateurs à piloter leurs plans d’action.

cf.Moteur de calcul

6.5. Bloc Indicateurs

6.5.1. Historisation des indicateurs

Ce module permet d’historiser les indicateurs produits par le bloc de calcul. Les indicateurs sont stockés dans des tables dédiées.

Tous les indicateurs sont autoporteurs, c’est-à-dire qu’ils sont compréhensibles et apportent de la valeur unitairement : ils font référence à un seul critère et une seule étape ACV, et la valeur de l’indicateur est toujours couplée avec une unité.

Diagramme de classes des indicateurs

6.5.2. Exposition du bloc

Le bloc Indicateurs expose les points suivants :

Méthode d’exposition dans la spécification	Description	Paramètres	Sortie
sauvegarder_impact(ind_Impact)	Persiste un objet ind_Impact (ou une des classes filles) en base de données	L’objet ind_Impact à sauvegarder en base de données	Aucunes

7. Clés de lectures du pseudocode

• Pour faciliter la lecture des règles de calcul, chaque donnée est préfixée selon le module à laquelle elle appartient :

  • Les données en entrée du système sont préfixées par en_

  • Les données de référence sont préfixées par ref_

• Les objects manipulés ont la forme suivante nomDeClasse nomObjet

  • Exemple : en_EqP EqP indique qu’un objet EqP de classe en_EqP est disponible

• Pour les référentiels et les hypothèses : les éléments entre () correspondent aux clés uniques de lecture

  • Exemples:

    • ref_Hypothese(dureeVieParDefaut) correspond à utiliser l’API GET /referentiels/hypotheses?cle={cle} avec la clé dureeVieParDefaut (cf.[GET_Hypotheses]) pour obtenir l’objet ref_Hypothese correspondant

    • ref_facteurCaracterisation(nom,etape,critere) (cf.[GET_FacteursCaracterisation]) correspond à utiliser l’API GET /referentiels/facteursCaracterisation?nom={nomFacteurCaracterisation}&etapeacv={etapeacv}&critere={critere}& avec les paramètres Etape,Critere et Nom correspondants

• Le "." derrière un objet (déclaré ou obtenu après une méthode d’exposition) indique l’accès à un attribut de l’objet.

  • Exemples :

    • ref_Hypothese(dureeVieParDefaut).valeur correspond au champ valeur de l’objet ref_Hypothese de clé dureeVieParDefaut

    • ref_facteurCaracterisation(nom,etape,critere).valeur correspond au champ valeur de l’objet ref_FacteurCaracterisation correspondant à Etape,Critere et Nom

• Tous les indicateurs créés sont enregistrés en base de données grâce à la méthode sauvegarder_impact(ImpactUnitaire) : cf.[sauvegarder_impact]

8. Moteur de calcul

Le déclenchement des règles présentes dans le Bloc Calcul se réalise à la soumission des calculs sur un lot donné via le endpoint POST /entrees/calculs/soumission. Il existe 2 paramètres associés à cette requête :

• mode : le mode de traitement, SYNC ou ASYNC (ASYNC est la valeur par défaut)

• dureeUsage : la méthode de calcul de la durée de vie des équipements physiques utilisée, qui peut être

  • FIXE (valeur par defaut): la méthode de calcul de la durée de vie se base sur l’attribut 'dureeUsageInterne' de l’équipement physique

  • REEL : la méthode de calcul de la durée de vie se base sur l’âge réel de l’équipement physique (dateRetrait-dateAchat quand les données sont disponibles)

NumEcoEval effectue alors les calculs des indicateurs et les sauvegardes dans la base correspondante.

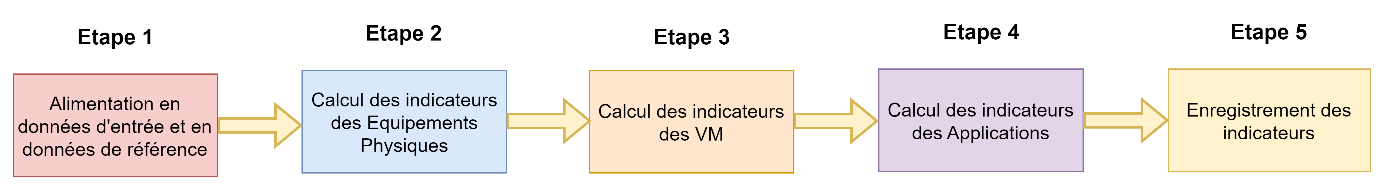

La cinématique globale est décrite ci-dessous :

Voici l’algorithme général permettant le caclul des indicateurs

pseudocode

CalculDesIndicateurs(en_DonneesEntree) {
	List<ref_EtapeACV> etapes = GET /referentiels/etapes;
	SI en_DonneesEntree.etapesDemandees est renseigné
		ALORS mettre à jour la liste etapes pour ne contenir que les étapes demandées
	FIN SI

	List<ref_Critere> criteres = GET /referentiels/criteres;
	SI en_DonneesEntree.criteresDemandees est renseigné
		ALORS mettre à jour la liste criteres pour ne contenir que les critères demandés
	FIN SI

    BOUCLE SUR CHAQUE etape DE LA LISTE ref_EtapeACV
        BOUCLE SUR CHAQUE criteres DE LA LISTE ref_Critere

			initialisation d'un compteur d'impact applicatif

			BOUCLE SUR CHAQUE en_EqP de en_DonneesEntree
				// Exécutions des règles sur les équipements physiques
				calculIndicateurImpactEquipementPhysique(etape, critere, en_DonneesEntree.nomOrganisation, en_EqP, en_DC, ind_ImpactEquipementPhysique)

				SI en_EqP.type est un serveur (ref_TypeItem.serveur est vrai)
					ALORS initialisation de la variable NbvCPU correspondant à la SOMME des vCPU de tous les équipements virtuels de l'équipement physique si ce dernier est renseigné ou à l'équipement physique dans le cas contraire
					ET initialisation de la variable stockageTotalVirtuel correspondant à la SOMME des capaciteStockage de tous les équipements virtuels de l'équipement physique si ce dernier est renseigné ou à l'équipement physique dans le cas contraire
					ET initialisation de la variable nbEqV correspondant au nombre de équipements virtuels de l'équipement physique si ce dernier est renseigné ou à l'équipement physique dans le cas contraire
					ET initialisation du bouléen vCPUoK indiquant que l'ensemble des équipements virtuels de l'équipement physique (si ce dernier est renseigné ou à l'équipement physique dans le cas contraire) possède un vCPU renseigné, entier et > à 0
					ET initialisation du bouléen stockoK indiquant que l'ensemble des équipements virtuels de l'équipement physique (si ce dernier est renseigné ou à l'équipement physique dans le cas contraire) possède un vCPU renseigné, entier et > à 0

					Soit ImpactEqP = ind_ImpactEquipementPhysique.ImpactUnitaire/ind_ImpactEquipementPhysique.quantite calculé dans cette boucle
					Soit ConsoElecEqP = ind_ImpactEquipementPhysique.consoElecMoyenne/ind_ImpactEquipementPhysique.quantite calculé dans cette boucle calculée dans cette boucle

					BOUCLE SUR CHAQUE en_EqV DE en_DonneesEntree dont l'équipement physique (en_EqV.nomEquipementPhysique) correspond à celui traité dans cette boucle

						ind_ImpactEquipementVirtuel = calculIndicateurImpactEquipementVirtuel(etape, critere, en_EqV, ImpactEqP, ConsoElecEqP, NbvCPU, nbEqV, vCPUoK, stockageTotalVirtuel, stockoK, ind_ImpactEquipement)

						// Calcul des impacts applicatifs : ils correspondent, pour l'impact unitaire, à la somme des impacts unitaires des équipements virtuels d'une application pour un type d'environnement, un critere et une étape ACV, et, pour la consommation electrique, à la somme des consommations électriques des équipements virtuels sous jacent.
						BOUCLE SUR CHAQUE en_App  DE en_DonneesEntree pour en_App.nomEquipementVirtuel = en_EqV.nomEquipementVirtuel
							SI AUCUN impact applicatif n'a été enregistré pour en_App.nomApplication, en_App.typEnvironnement, en_App.critere et en_App.etapeACV
								ALORS ENREGISRER l'impact applicatif
							SINON
								AJOUTER ind_ImpactEquipementVirtuel à l'impact applicatif précedemment enregirsté
							FIN SI

						FIN BOUCLE
					FIN BOUCLE
				FIN SI

				// Calcul de l'impact réseau associé à ces équipements
				CalculImpactReseau(en_EqP, etape, critere, ind_ImpactReseau)

			FIN BOUCLE

			BOUCLE SUR CHAQUE en_OpNIT de en_DonneesEntree
				// Exécutions des règles sur les opérations non IT
				calculIndicateurImpactOperationNonIT(etape, critere, en_DonneesEntree.nomOrganisation, en_OpNIT, ind_ImpactOperationNonIT)
			FIN BOUCLE

        FIN BOUCLE

    FIN BOUCLE

    // Messagerie
	BOUCLE SUR CHAQUE critere DE LA LISTE ref_Critere
		SI ref_ImpactMessagerie.critere EXISTE pour le ref_Critere en cours
			BOUCLE SUR CHAQUE en_Messagerie DE LA LISTE en_DonneesEntree.messageries
				calculImpactMessagerie(en_Messagerie, critere, ref_ImpactMessagerie, ind_ImpactMessagerie)
			FIN BOUCLE
		FIN SI
	FIN BOUCLE

	SAUVERGARDER les indicateurs d'impact applicatif une fois l'ensemble des boucles terminées.
}

Liens vers les principaux éléments de cet algorithme

• [GET_Etapes]

• [GET_Criteres]

• Règles de calcul

  • Calcul impact unitaire équipement physique

  • Calcul d’impact d’une machine virtuelle

  • Calcul impact associé à une application

  • Calcul impact unitaire d’une opérationNonIT

  • Calcul impact lié à la Messagerie

9. Règles de calcul

9.1. Règles Générales

9.1.1. Transfert de données

Certaines données reçues via les données d’entrées sont des données transmises en mode "passe-plat" de l’entrée jusqu’aux indicateurs. Ces données servent divers objectifs tels que :

• Le regroupement des indicateurs par lot

• La recherche dans les indicateurs

• Permettre d’agréger les données qui concernent une même catégorie (Organisation, entité, type d’équipement…​)

• Les traces

Les champs de même nom dans les objets d’entrées (en_*) et les objets indicateurs (ind_*) doivent être transmis à l’identique sans traitement particulier par le moteur de calcul.

Les champs concernés sont les suivants :

Nom du champ	Obligatoire	Objet Source	Objet de Sortie	Description et usage
dateLot	Facultatif	en_DonneesEntree	Tous les objets indicateurs	Date du lot de rattachement des données, permet de regrouper les données d’indicateurs. Définit une seule fois pour tous les objets.
nomOrganisation	Obligatoire	en_DonneesEntree	Tous les objets indicateurs	Nom de l’organisation rattachée aux données, permet de regrouper les données d’indicateurs. Définit une seule fois pour tous les objets.
nomEntite	Facultatif	Tous les objets d’entrées	Objets indicateurs du même niveau	Nom de l’entité responsable pouvant agir sur l’objet. Elle est définie dans les données d’entrées et alimente les indicateurs associés.
qualité	Facultatif	en_DonneesEntree	Tous les objets indicateurs	Qualité des données d’inventaire afin de connaître la précision du cadre de l’étude et les hypothèses prises.

9.1.2. RG_TraceCalcul

Pour chaque calcul produisant un indicateur (classe héritant de ind_Impact), le moteur de calcul produit une trace représentée par un objet d’une des classes suivantes :

• TraceCalculImpactEquipementPhysique : la trace du calcul d’impact d’équipement physique cf. Calcul impact unitaire équipement physique

• TraceCalculImpactEquipementVirtuel : la trace du calcul d’impact d’équipement virtuel cf. Calcul d’impact d’une machine virtuelle

• TraceCalculOperationNonIT : la trace du calcul d’une opération non IT cf. Calcul impact unitaire d’une opérationNonIT

• TraceCalculImpactMessagerie : la trace du calcul d’impact de la messagerie cf. Calcul impact lié à la Messagerie

Tous les objets de trace de calcul possèdent un champ "formule" permettant de vérifier le calcul de l’impact. La formule se présente comme un calcul mathématique avec le nom des variables et leurs valeurs entre parenthèses.

Exemple de valeur pour le champ formule : ImpactEquipementPhysique = (Quantité(1.0) * ConsoElecAnMoyenne(29.198638586342973) * MixElectrique(0.0813225) * NbJourUtiliseAn(365.0) * tauxUtilisation(1.0)) / 365

Les formules originales (sans variable) sont visibles dans les différentes règles de calcul.

En fonction des règles concernées, des champs supplémentaires sont alimentés pour faciliter la vérification.

Diagramme de classes des objets relatifs aux traces

9.1.3. RG_DureeVieItem : durée de vie d’un item (équipement physique, bâtiment…​)

Version	Type de changement	Description
V1	création	Initialisation de la règle à dire d’expert

La durée de vie d’un item détermine la manière dont est amortie l’impact de sa fabrication. Elle est exprimée en années et autorise les décimales.

parametre	entree/sortie	Description
item	entrée	L’item dont on cherche à calculer la durée de vie
dureeVieItem	sortie	La durée de vie de l’item

Règle RG_DureeVieItem(equipementPhysique, dureeVieItem) {

	SI methodeDureeUsage=="REEL"
	ALORS
		'dans le cas où il est possible de calculer l'age réel de l'item (c'est à dire sa durée de vie au sein de l'organisation), ce dernier fait foi
		SI equipementPhysique.DateAchat est correcte et renseignée ET equipementPhysique.DateRetrait est correcte et renseignée
		ALORS
			SI ((equipementPhysique.DateRetrait - equipementPhysique.DateAchat) / 365 + equipementPhysique.dureeUsageAmont + equipementPhysique.dureeUsageAval < 1)
			'si la durée de vie totale de l'équipement est inférieure à 1 an, on la fixe à 1 an car pour éviter d'avoir un impact supérieur à l'impact total de l'équipement sur l'ensemble de son cycle de vie
			'En effet : impact = facteurCaracterisation/dureeDeVie. Si la dureeDeVie est inférieure à 1, alors impact > facteurCaracterisation de l'équipement.
			ALORS dureeVieItem = 1
			SINON dureeVieItem= (((equipementPhysique.DateRetrait - equipementPhysique.DateAchat) / 365) + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval)
		'dans le cas où seul la date d'achat est disponible, la règle du "Pseudo-amortissement" prévaut (impact de 100% sur l'année d'achat, 50% l'année 2, 33% l'année 3, etc... )
		SINON SI equipementPhysique.DateAchat est correcte et equipementPhysique.DateRetrait non renseignée
			SI ((equipementPhysique.DateRetrait - date du jour) / 365 + equipementPhysique.dureeUsageAmont + equipementPhysique.dureeUsageAval < 1)
			ALORS dureeVieItem= 1
			SINON dureeVieItem= (((equipementPhysique.DateAchat - date du jour) / 365) + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval)
		'dans les autres cas, une durée de vie moyenne de l'équipement est déduite
		SINON
			SI (RG_DureeVieItem_Defaut(equipementPhysique) + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval < 1)
			ALORS dureeVieItem= 1
			SINON dureeVieItem= (RG_DureeVieItem_Defaut(equipementPhysique) + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval)
		FIN SI
	'par défaut, la méthode de calcul de la durée de vie est la méthode "FIXE"
	SINON
		'dans le cas où nous connaissons la durée d'usage interne par défaut, cette dernière fait foi
		SI equipementPhysique.DureeUsageInterne est renseignée et supérieure à 0
		ALORS
			SI (equipementPhysique.DureeUsageInterne + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval < 1)
			ALORS dureeVieItem= 1
			SINON dureeVieItem= (equipementPhysique.DureeUsageInterne + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval)
		SINON
			SI (RG_DureeVieItem_Defaut(equipementPhysique) + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval < 1)
			ALORS dureeVieItem= 1
			SINON dureeVieItem= (RG_DureeVieItem_Defaut(equipementPhysique) + equipementPhysique.DureeUsageAmont + equipementPhysique.DureeUsageAval)
		FIN SI
	FIN SI
}

Règle RG_DureeVieItem(operationNonIT, dureeVieItem) {

	'dans le cas où il est possible de calculer l'age réel de l'item, ce dernier fait foi
	SI operationNonIT.dureeDeVie est correcte et renseignée
	ALORS
		SI operationNonIT.dureeDeVie < 1
		ALORS dureeVieItem= 1
		SINON dureeVieItem= operationNonIT.dureeDeVie
	'dans les autres cas, une durée de vie moyenne de l'équipement est déduite
	SINON
		SI RG_DureeVieItem_Defaut(operationNonIT) < 1
		ALORS dureeVieItem= 1
		SINON dureeVieItem= RG_DureeVieItem_Defaut(operationNonIT)
	FIN SI
}

cf.RG_DureeVieItem_Defaut : durée de vie des items par défaut

9.1.4. RG_DureeVieItem_Defaut : durée de vie des items par défaut

Version	Type de changement	Description
V1	création	Initialisation de la règle à dire d’expert

La durée de vie des items peut être déterminée par défaut dans le cas où l’âge réel ne serait pas renseigné. Elle est alors calculée sur la base suivante :

paramètre	entree/sortie	Description
item	entrée	L’item dont on cherche à calculer la durée de Vie par défaut
dureeVieItem_Defaut	sortie	La durée de vie par défaut de l’item

Règle RG_DureeVieItem_Defaut(Item, dureeVieItem_Defaut) {
		'la durée de vie par défaut des items est celle renseignée dans la table des types d'items
		SI l'item en entrée est présent dans la table des références d'items (si Item.type = ref_TypeItem.nom)
			ALORS dureeVieItem_Defaut= ref_TypeItem.dureeVieDefaut
		'on retient l'hypothèse d'une durée de vie par défaut des items égale à la durée de vie des items enregistrés dans les hypothèses
		SINON (SI Item='equipementPhysique' ET SI ref_Hypothese(dureeVieParDefaut) existe)
			ALORS dureeVieItem_Defaut= ref_Hypothese(dureeVieParDefaut).valeur
		SINON (SI Item='operationNonIT' ET SI ref_Hypothese(dureeVieBatimentParDefaut) existe)
			ALORS dureeVieItem_Defaut= ref_Hypothese(dureeVieBatimentParDefaut).valeur
		SINON
			ErrCalcul("la durée de vie par défaut de l'item n'a pas pu être déterminée")
		FIN SI
}

9.1.5. RG Correspondance entre les équipements et leur références :

Version	Type de changement	Description
V1	création	Initialisation de la règle

Cette règle permet de retrouver l’équipement de référence, c’est à dire celui dont les facteurs d’impact seront utilisés afin d’évaluer l’impact de l’équipement en cours de traitement.

paramètre	entree/sortie	Description
organisation	entrée	l’organisation en cours de traitement
equipement	entrée	l’équipement dont on cherche la référence
refEquipementRetenu	sortie	l’équipement dont l’impact servira de référence

Règle RG_correspondanceRefEquipement(equipement, refEquipementRetenu) {

		SI ref_CorrespondanceRefEqP(equipement.modele) existe
			refEquipementRetenu= ref_CorrespondanceRefEqP(equipement.modele).refEquipementCible
		SINON SI ref_TypeItem(equipement.type).refEquipementParDefaut existe
			refEquipementRetenu= ref_TypeItem(equipement.type).refEquipementParDefaut
		SINON
			ErrCalcul("aucune correspondance avec un équipement de référence n'a pu être déterminée")
		FIN SI

}

9.1.6. RG Correspondance entre les opérations Non IT et leur références :

Version	Type de changement	Description
V1	création	Initialisation de la règle

Cette règle permet de retrouver l’item de référence, c’est à dire celui dont les facteurs d’impact seront utilisés afin d’évaluer l’impact de l’opération non IT en cours de traitement.

paramètre	entree/sortie	Description
organisation	entrée	l’organisation en cours de traitement
item	entrée	l’item dont on cherche la référence
refItemRetenu	sortie	l’item dont l’impact servira de référence

Règle RG_correspondanceRefOperationNonIT(nomOrganisation, item, refItemRetenu) {

		SI ref_TypeItem(item.type).refItemParDefaut existe
			refItemRetenu = ref_TypeItem(equipement.type).refItemParDefaut
		SINON
			ErrCalcul("aucune correspondance avec un item de référence n'a pu être déterminée")
		FIN SI

}

9.2. Calculs d’impacts unitaires

9.2.1. Calcul impact unitaire équipement physique

Version	Type de changement	Description
V1	création	Initialisation de la règle à dire d’expert

Cette règle permet le calcul de l’impact moyen d’un équipement physique sur une année. Elle possède 3 paramètres : l’équipement dont on cherche à déterminer l’impact, l’étapeACV qui permet de déterminer quelle étape du cycle de vie de l’équipement est regardée et le critère d’impact que l’on souhaite extraire.

parametre	entree/sortie	Description
critere	entrée	le critere dont on cherche à calculer la durée de Vie par défaut
etapeACV	entrée	l’étape ACV dont on cherche à calculer la durée de Vie par défaut
nomOrganisation	entrée	le nom de l’organisation en cours de traitement, récupéré de en_DonneesEntrees.nomOrganisation
equipementPhysique	entrée	l’équipement physique dont on cherche à calculer l’impact environnemental
en_DC	entrée	le PUE du datacenter lié à l’équipement physique.
ind_ImpactEquipementPhysique.nomEquipement	sortie	le nom de l’équipement physique calculé
ind_ImpactEquipementPhysique.critere	sortie	le critere calculé
ind_ImpactEquipementPhysique.etapeACV	sortie	l’étape ACV calculé
ind_ImpactEquipementPhysique.type	sortie	en_EqP.type
ind_ImpactEquipementPhysique.impactUnitaire	sortie	L’impact calculé pour le critère et l’étape ACV, vaut null en cas d’erreur
ind_ImpactEquipementPhysique.quantite	sortie	la quantité d’équipement physique
ind_ImpactEquipementPhysique.tauxUtilisation	sortie	le taux d’utilisation de l’équipement physique
ind_ImpactEquipementPhysique.modeUtilisation	sortie	le mode d’utilisation de l’équipement, il n’est utilisé que si le taux d’utilisation n’est pas renseigné. Les deux modes possibles sont (COPE & BYOD), les taux d’utilisation correspondants son enregistrés dans la table ref_hypotheses
ind_ImpactEquipementPhysique.unite	sortie	l’unité présente dans le référentiel correspondant au critère en cours
ind_ImpactEquipementPhysique.consoElecMoyenne	sortie	la consommation électrique déterminée par la règle suivante
ind_ImpactEquipementPhysique.qualite	sortie	la qualité de la donnée d’inventaire

soit equipementPhysique = EqP

Règle calculIndicateurImpactEquipementPhysique(critere, etape, nomOrganisation, EqP, en_DC, ind_ImpactEquipementPhysique) {
	'Récupération de la correspondance de refEquipement
	refEquipementRetenu = RG_correspondanceRefEquipement(equipementPhysique)
	result=0

	SI EtapeACV.code = "UTILISATION"

		result= result + EqP.quantité

		SI EqP.consoElecAnnuelle est renseigné
			result = result x EqP.consoElecAnnuelle
			'enregistrement de la consommation electrique retenue
			ind_ImpactEquipementPhysique.consoElecMoyenne = EqP.consoElecAnnuelle
		SINON SI
			'récupération de la consommation électrique de la référence de l'équipement retenue
			result = result x Ref_FacteurCaracterisation(refEquipementRetenu, EtapeACV, Critere).consoElecAnMoyenne
			'enregistrement de la consommation electrique retenue
			ind_ImpactEquipementPhysique.consoElecMoyenne = Ref_FacteurCaracterisation(refEquipementRetenu, EtapeACV, Critere).consoElecAnMoyenne
		SINON
			ErrCalcFonc("donnée de consommation electrique manquante")
			Arret du calcul
		FIN SI

		SI EqP.NomCourtDatacenter est renseigné

			SI n_DC(EqP.NomCourtDatacenter).PUE existe
				result = result x en_DC(EqP.NomCourtDatacenter).PUE
			SINON SI ref_Hypothese(PUEParDefaut) existe
				result = result x ref_Hypothese(PUEParDefaut).valeur
			SINON
				ErrCalcFonc("le PUE est manquant et ne permet le calcul de l'impact à l'usage de l'équipement")
				Arret du calcul
			FIN SI

			result = result x ref_FacteurCaracterisation(EtapeACV, Critere, Categorie=electricity-mix, Localisation = en_DC(NomCourtDatacenter).localisation).valeur
		SINON
			result = result x ref_FacteurCaracterisation(EtapeACV, Critere, Categorie=electricity-mix, Localisation = EqP.PaysDUtilisation).valeur

		FIN SI

	SINON
		result= result + EqP.quantité

		'récupération de l'impact pour le critère et l'étape ACV en cours, de la référence de l'équipement retenue
		result = result x Ref_FacteurCaracterisation(refEquipementretenu, EtapeACV, Critere).valeur

		result = result/ RG_DureeVieItem_Defaut(equipementPhysique)
	FIN SI

	'pour toutes les étapes, on multiplie par un taux d'utilisation
	SI EqP.tauxUtilisation est renseigné
			result = result x EqP.tauxUtilisation
		SINON SI EqP.modeUtilisation est renseigné
			SI ref_Hypothese(EqP.modeUtilisation) existe
				EqP.tauxUtilisation = ref_Hypothese(EqP.modeUtilisation).valeur
				result = result x EqP.tauxUtilisation
			SINON
				EqP.tauxUtilisation = 1.0
				result = result x EqP.tauxUtilisation
		SINON
			EqP.tauxUtilisation = 1.0
			result = result x EqP.tauxUtilisation
		FIN SI

ind_ImpactEquipementPhysique.impactUnitaire= result

}

Example 1. Calcul de l’impact "moyen" en CO2 lié à l’utilisation d’un serveur sur 1 an

Equipement = exemple d’un serveur d’un client, sur une DataCenter possédant un PUE de 1.13

EqP.quantité = 1 x en_EqP.ConsoElecAnMoyenne= 1000 kWh x en_EqP.tauxUtilisation = 0,85 x en_DC(NomCourtDatacenter = "googleCloud").PUE = 1,13 x ref_FacteurCaracterisation("Changement Climatique", "FABRICATION", Categorie=electricity-mix, Localisation = "France").valeur = 0,0813225

ImpactUnitaireEqP = 78,11 kg CO2eq /an

9.2.2. Calcul d’impact d’une machine virtuelle

Version	Type de changement	Description
V1	création	Initialisation de la règle à dire d’expert

Cette règle permet le calcul de l’impact moyen d’un équipement virtuel sur une année. L’impact alloué à la machine virtuelle correspond à une part de l’impact de l’équipement physique sous-jacent (décrit ici Calcul impact unitaire équipement physique)

parametre	entree/sortie	Description
critere	entrée	le critère dont on cherche à calculer la durée de Vie par défaut
etapeACV	entrée	l’étape ACV dont on cherche à calculer la durée de Vie par défaut
en_EqV	entrée	l’équipement virtuel dont on cherche à calculer l’impact environnemental
ImpactEqP	entrée	l’équipement physique dont l’impact est en cours de calcul
ConsoElecEqP	entrée	la consommation electrique retenue de l’équipement physique dont l’impact est en cours de calcul
NbvCPU	entrée	le nombre de vCPU total de l’ensemble des machines virtuelles associées à l’équipement physique sous-jacent de l’équipement virtuel en cours de calcul
nbEqV	entrée	le nombre total d’équipements virtuels associées à l’équipement physique sous-jacent de l’équipement virtuel en cours de calcul
vCPUoK	entrée	le booléen indiquant que l’ensemble des VM du serveur possèdent un vCPU correctement renseigné
ind_ImpactEquipementVirtuel.nomEquipement	sortie	le nom de l’équipement virtuel calculé
ind_ImpactEquipementVirtuel.critere	sortie	le critère calculé
ind_ImpactEquipementVirtuel.etapeACV	sortie	l’étape ACV calculée
ind_ImpactEquipementVirtuel.cluster	sortie	le cluster présent dans les données d’entrée pour cette équipements virtuels
ind_ImpactEquipementVirtuel.impactUnitaire	sortie	l’impact calculé pour le critère et l’étape ACV
ind_ImpactEquipementVirtuel.unite	sortie	l’unité présente dans le référentiel correspondant au critère en cours
ind_ImpactEquipementVirtuel.consoElecMoyenne	sortie	la consommation électrique renseignée en entrée
ind_ImpactEquipementVirtuel.qualite	sortie	la qualité de la donnée d’inventaire

soit en_EqV(nomEquipementVirtuel) = EqV

Règle calculIndicateurImpactEquipementVirtuel(critere, etape, en_EqV, ImpactEqP, ConsoElecEqP, NbvCPU, nbEqV, vCPUoK, stockageTotalVirtuel, ind_ImpactEquipementVirtuel) {

	SI EqV.cleRepartition est renseigné
		ind_ImpactEquipementVirtuel.ImpactUnitaire = ImpactEqP x EqV.cleRepartition
		ind_ImpactEquipementVirtuel.consoElecMoyenne = ConsoElecEqP x EqV.cleRepartition

	SINON SI EqV.typeEqV = "calcul" et vCPUoK est vrai
		ind_ImpactEquipementVirtuel.ImpactUnitaire = ImpactEqP x EqV.vCPU / NbvCPU
		ind_ImpactEquipementVirtuel.consoElecMoyenne = ConsoElecEqP x EqV.vCPU / NbvCPU

	SINON SI EqV.typeEqV = "stockage" et stockoK est vrai
		ind_ImpactEquipementVirtuel.ImpactUnitaire = ImpactEqP x EqV.capaciteStockage / stockageTotalVirtuel
		ind_ImpactEquipementVirtuel.consoElecMoyenne = ConsoElecEqP x EqV.capaciteStockage / stockageTotalVirtuel

	SINON
		'Si l'info des vCPU est manquante sur au moins un des équipement virtuel de l'équipement, on répartis l'impact à parts égale sur l'ensemble des équipements virtuels
		ind_ImpactEquipementVirtuel.ImpactUnitaire = ImpactEqP / nbEqV
		ind_ImpactEquipementVirtuel.consoElecMoyenne = ConsoElecEqP / nbEqV
	FIN SI

}

9.2.3. Calcul impact associé à une application

Version	Type de changement	Description
V1	création	Initialisation de la règle à dire d’expert

Cet indicateur correspond l’impact moyen annuel d’une application. Il est calculé directement dans le moteur de calcul Moteur de calcul et part de l’hypothèse qu’un application tourne sur une ou plusieurs équipements virtuels dédiée(s). L’impact alloué à une application correspond alors l’impact des équipements virtuels sous-jacent (décrit ici Calcul d’impact d’une machine virtuelle).

parametre	entree/sortie	Description
critere	entrée	le critère dont on cherche à calculer la durée de Vie par defaut
etapeACV	entrée	l’étape ACV dont on cherche à calculer la durée de Vie par defaut
nomApp	entrée	nom de l’applicaton
typeEnvironnement	entrée	type d’environnement sur lequel
ind_ImpactApplicatif.nomApplication	sortie	en_App.nomApplication
ind_ImpactApplicatif.critere	sortie	critère calculé
ind_ImpactApplicatif.etapeACV	sortie	étape ACV calculée
ind_ImpactApplicatif.typeEnvironnement	sortie	en_App.typeEnvironnement
ind_ImpactApplicatif.domaine	sortie	en_App.domaine
ind_ImpactApplicatif.sousDomaine	sortie	en_App.sousDomaine
ind_ImpactApplicatif.unite	sortie	l’unité présente dans le référentiel correspondant au critère en cours
ind_ImpactApplicatif.consoElecMoyenne	sortie	la consomation électrique calculée (correspondant à la somme des consommations éléctriques des équipements virtuels sous-jacentes)
ind_ImpactApplicatif.qualite	sortie	la qualité de la donnée d’inventaire

9.2.4. Calcul impact unitaire d’une opérationNonIT

Version	Type de changement	Description
V1	création	Initialisation de la règle à dire d’expert

Cette règle permet le calcul de l’impact moyen d’une opération Non IT sur une année. Elle possède 3 paramètres : l’opération/l’item dont on cherche à déterminer l’impact, l’étapeACV qui permet de déterminer quelle étape du cycle de vie de l’item est regardée et le critère d’impact que l’on souhaite extraire.

parametre	entree/sortie	Description
critere	entrée	le critere dont on cherche à calculer la durée de Vie par défaut
etapeACV	entrée	l’étape ACV dont on cherche à calculer la durée de Vie par défaut
nomOrganisation	entrée	le nom de l’organisation en cours de traitement
operationNonIT	entrée	l’opération non IT dont on cherche à calculer l’impact environnemental
ind_ImpactOperationNonIT.nomItemNonIT	sortie	le nom de l’item dont on a calculé l’impact
ind_ImpactOperationNonIT.critere	sortie	le critere calculé
ind_ImpactOperationNonIT.etapeACV	sortie	l’étape ACV calculée
ind_ImpactOperationNonIT.typeItem	sortie	le type d’item
ind_ImpactOperationNonIT.impactUnitaire	sortie	l’impact calculé pour le critère et l’étape ACV, vaut null en cas d’erreur
ind_ImpactOperationNonIT.quantite	sortie	la quantité d’items
ind_ImpactOperationNonIT.unite	sortie	l’unité présente dans le référentiel correspondant au critère en cours
ind_ImpactOperationNonIT.consoElecMoyenne	sortie	la consommation électrique
ind_ImpactOperationNonIT.qualite	sortie	operationNonIT.qualite

soit operationNonIT = OpNIT

Règle calculIndicateurImpactOperationNonIT(critere, etape, nomOrganisation, OpNIT, ind_ImpactOperationNonIT) {

	'Récupération de la correspondance de refItem
	refItemRetenu = RG_correspondanceRefOperationNonIT(nomOrganisation, OpNIT)
	result = 0
	SI OpNIT.categorie = "RESEAU_MOBILE" OU "RESEAU_FIXE" OU "MAINTENANCE" OU "BATIMENT"
		SI EtapeACV.code = "UTILISATION"
			result= result + OpNIT.quantité

			SI OpNIT.consoElecAnnuelle est renseigné
				result= result x OpNIT.consoElecAnnuelle
				'enregistrement de la consommation electrique retenue
				ind_ImpactOperationNonIT.consoElecMoyenne = OpNIT.consoElecAnnuelle
			SINON SI
				'récupération de la consommation électrique de la référence de l'équipement retenue
				result= result x Ref_FacteurCaracterisation(refItemRetenu, EtapeACV, Critere).consoElecAnMoyenne
				'enregistrement de la consommation electrique retenue
				ind_ImpactOperationNonIT.consoElecMoyenne = Ref_FacteurCaracterisation(refItemRetenu, EtapeACV, Critere).consoElecAnMoyenne
			SINON
				ErrCalcFonc("donnée de consommation electrique manquante")
				Arret du calcul
			FIN SI

			result= result x ref_FacteurCaracterisation(EtapeACV, Critere, Categorie=electricity-mix, Localisation = OpNIT.Localisation).valeur

		SINON SI EtapeACV.code != "UTILISATION"
			result= result + OpNIT.quantité

			'récupération de l'impact pour le critère, de l'étape ACV en cours et de la référence de l'item retenu
			result= result x Ref_FacteurCaracterisation(refItemRetenu, EtapeACV, Critere).valeur

		    SI OpNIT.categorie = "RESEAU_FIXE"
				referenceHypothese= ref_TypeItem(OpNIT.type).refHypothese
				SI referenceHypothese existe
					SI ref_Hypothese(referenceHypothese) existe
			   			result= result / ref_Hypothese(referenceHypothese).valeur

		    SINON SI OpNIT.categorie = "BATIMENT"
			   result= result / RG_DureeVieItem_Defaut(operationNonIT)
		FIN SI

	SINON SI OpNIT.categorie = "DEPLACEMENT_ELECTRIQUE" OU "DEPLACEMENT_ESSENCE" OU DEPLACEMENT_HYBRIDE
		'la quantité est dans ce cas relative au nombre de kilomètres parcourus par le véhicule
		result= result + OpNIT.quantité

		'récupération de la consommation moyenne pour le véhicule choisi, valeur récupérée dans ref_hypothèses
		referenceHypothese= ref_TypeItem(OpNIT.type).refHypothese
		SI referenceHypothese existe
			SI ref_Hypothese(referenceHypothese) existe
			   	result= result x ref_Hypothese(referenceHypothese).valeur

		SI OpNIT.categorie = "DEPLACEMENT_ELECTRIQUE"
			'récupération du mix électrique pour le critère de Fabrication et pour l'étape ACV en cours
			result= result x ref_FacteurCaracterisation(FABRICATION, Critère, mix elec, OpNIT.Localisation).valeur

		SINON SI OpNIT.categorie = "DEPLACEMENT_ESSENCE"
			'récupération de l'impact de la production d'essence pour le critère de Fabrication et pour l'étape ACV en cours
			result= result x  ref_FacteurCaracterisation(FABRICATION, Critère, Production essence).valeur

		SINON SI OpNIT.categorie = "DEPLACEMENT_HYBRIDE"
			'récupération de l'impact de la production d'essence pour le critère de Fabrication et pour l'étape ACV en cours
			result= result x  ref_FacteurCaracterisation(FABRICATION, Critère, Production essence).valeur
			'récupération du taux utile pour le calcul d'impact des véhicules hybrides, valeur récupérée dans ref_hypothèses
			result= result x  ref_Hypothese('taux_vehicule_hybride').valeur

		FIN SI
	FIN SI
ind_ImpactOperationNonIT.impactUnitaire = result

}

Example 2. Calcul de l’impact "moyen" en CO2 lié à l’utilisation d’un réseau fixe sur 1 an

Item = exemple d’un réseau fixe localisé en France

OpNIT.quantité = 400 x ref_FacteurCaracterisation(reseau-fixe, UTILISATION, Changement Climatique).ConsoElecAnMoyenne = 180 kWh x ref_FacteurCaracterisation( UTILISATION, Changement Climatique,mixelec,France).valeur = 0.0813225 / ref_Hypothese(CAPACITE_LIGNE_FIXE_FR) = 2640

ImpactUnitaireOpNIT = 2,21788 kg CO2eq /an

9.2.5. Calcul impact lié à la Messagerie

version	type de changement	description
V1	création	Initialisation de la règle à dire d’expert

Note importante : cette règle de calcul ne fait pas l’objet d’un consensus Cette règle permet un calcul approximatif de l’impact lié à la messagerie. Il prend en compte l’impact moyen d’un mail établi à partir de différentes sources et en prenant en compte le poids des PJ (cf. sources)

parametre	entree/sortie	Description
en_Messagerie	entrée	les données d’entrée liées à la messagerie
ref_Critere	entrée	Critère d’impact en cours de travaux
ref_Messagerie	entrée	Les paramètres associées à la fonction affine pour le critère en cours.
ind_ImpactMessagerie.impactMensuel	sortie	l’impact calculé avec la fonction affine et les paramètre du référentiel
ind_ImpactMessagerie.MoisAnnee	sortie	en_Messagerie.MoisAnnee
ind_ImpactMessagerie.critere	sortie	ref_Critere.nomCritere
ind_ImpactMessagerie	sortie	Autant d’indicateurs qu’il y a d’objet en_Messagerie en entrée

Règle calculImpactMessagerie(en_Messagerie, ref_Critere, ref_ImpactMessagerie, ind_ImpactMessagerie) {

	'Production d'un indicateur ind_ImpactMessagerie par entrée en_Messagerie
		'calcul du poids moyen d'un mail en Go
		Double poidsMoyenMail = en_Messagerie.volumeTotalMailEmis/en_Messagerie.nombreMailEmis
		'on applique la fonction affine en utilisant les éléments du ref_ImpactMessagerie pour connaitre l'impact d'un mail en C02 selon son poids, et on le multiplie par le volume de mail envoyés
		ind_ImpactMessagerie.impactMensuel = (ref_ImpactMessagerie.constanteCoefficientDirecteur * poidsMoyenMail + ref_ImpactMessagerie.constanteOrdonneeOrigine) * en_Messagerie.nombreMailEmisXDestinataires
		ind_ImpactMessagerie.MoisAnnee = en_Messagerie.MoisAnnee
		ind_ImpactMessagerie.critere = ref_Critere.nomCritere

}

10. Gestion des erreurs

10.1. ErrCalcFonc

Les erreurs fonctionnelles sont de la forme suivante : "ErrCalcFonc : [règle calculée et paramètres de la fonction associée] ; [message d’erreur]" Au déclenchement de ce type d’erreur, une ligne s’affiche dans les logs, avec le nom de la règle où l’erreur s’est produite, les paramètres entrant de la règle et le message indiqués entre parenthèse.

Example 3. Erreur de calcul de l’impact réseau

"ErrCalcFonc : ImpactUnitaireOperationNonIT(item, etapeACV, critere) ; la référence "impactReseauMobileMoyen" n'existe pas"

10.2. ErrCalcTech

Cette erreur se déclenche durant les calculs en cas d’erreurs non prévues et sont de la forme suivante : "ErrCalcTech : [règle calculée et paramètres de la fonction associée] ; [code de l’erreur technique]"
